粉尘检测仪LD-5C应用于集中空调通风系统PM10检测
本文详细的介绍了一种带有可高举至空调送风口的长采样管，具有强力抽气泵的便携式快速颗粒物（PM10）测定仪器―粉尘检测仪LD-5C，文章分析了粉尘检测仪LD-5C为了确保达到《公共场所集中空调通风系统卫生规范》附录C中对仪器性能和质量的各项要求，在仪器设计、生产过程控制以及强化质量管理等方面所采取的措施；介绍了仪器的检验方法和检测结果以及仪器在现场实际应用的情况。
关键词： 室内 卫生规范 空调送风 颗粒物检测 直读仪器 激光粉尘仪 浓度测定
一 概述
为了预防公共场所集中空调通风系统传播传染病，保护公众身体健康，卫生部组织制定了《公共场所集中空调通风系统卫生规范》，并于2006年2月16日通过卫生部卫监督发〔2006〕58号文件颁布实施。规范规定中央空调送风中可吸入颗粒物（PM10）浓度测定仪器为便携式直读仪器，并在附录C：“空调送风中可吸入颗粒物的检测方法”中对仪器的性能和质量要求作了明确规定：
1．PM10检测仪器为便携式直读仪器。
2．检测仪器颗粒物捕集特性应满足Da50=10±1.0mm，g=1.5±0.1的要求。
3．检测仪器的测定精密度误差小于10%。
4．检测仪器的总准确度误差（OSA）小于25%。
5．仪器测定范围优于0.01-10mg/m3。
6．检测仪器示值不是质量浓度的，须给出符合要求的质量浓度转换系数（K）值。
7．仪器使用前，应按仪器说明书要求对仪器进行检验与标定。
为了确保达到上述各项要求，在科技部创新基金支持下，我们在仪器设计、生产过程控制以及强化质量管理等方面采取了一系列措施，研发出具有新世纪国际先进水平的LD-5C型多功能微电脑激光粉尘仪。该仪器是带滤膜在线采样器的新型颗粒物测定仪,能在连续监测粉尘浓度的同时, 收集颗粒物样本,从而可对其成份进行分析，并求出质量浓度转换系数K值。该仪器直读颗粒物质量浓度（mg/m3）, 具有PM10、PM5、PM2.5等多种切割器供选择.。仪器采用了强力抽气泵,特别适合于需配备长采样管的集中空调送风口PM10可吸入颗粒物浓度的检测。
本文将介绍仪器的创新设计、质控措施、检验方法、检测结果以及仪器在现场实际应用中确保监测质量的问题。
二 确保仪器质量的措施
1．创新设计是仪器具有高质量、高水平的基础
为了避免粉尘对仪器核心部件-光学系统的污染，设计了光路自清洗系统；
1.1 为了消除温度漂移、时间漂移等仪器的系统误差，设计了用高度稳定的内置光学部件（内装标准散射板）消除仪器系统误差的仪器自校准系统；研制了具有发射功率自稳定系统的超小型激光发射单元以及具有高稳定度、高灵敏度的微型激光接收器；
1.2 为消除零点漂移，通过计算机软件实现了仪器零点的自动调节；设计了气泵恒流控制器，确保采样流量恒定及PM10切割器准确；设计了模具化的专用强力抽气泵，以确保连接长采样管而不影响采样质量。
2．建立质量管理体系，强化质量管理，是实现产品化、保证仪器批量生产质量的关键：
我们按照ISO9001：2000 （GB/T19001:2000）国际质量管理体系的要求，建立了自己的质量管理体系，并取得CIC 国际质量管理体系认证证书（04007Q11410R1S）。根据质量管理体系，强化质量管理，确保批量产品质量的主要措施是：
2.1 建立“顾客至上，科技创新，优质高效，持续改进”的质量方针以及“粉尘仪的一次交检合格率达93%以上；顾客满意率95%以上”的质量目标；
2.2 质量控制从元器件、材料以及外协加工等仪器生产的源头抓起；
2.3 抓好包括管理活动，产品生产和持续改进等产品实现的各个过程，特别强化对产品实现起重要作用的产品生产过程的控制；
2.4 强化质量检验工作，建立元器件检验、外协加工件检验、工序检验、半成品检验、整机检验等各个环节的检验制度；
2.5 坚持做好内部和外部质量管理评审工作，确保质量管理体系的持续改进。
3. 坚持产品定期送交第三方权威部门进行检验，主动接受技术监督部门产品市场准入的管理，是确保产品质量的重要环节：
粉尘检测仪LD-5C
于2004年12月及2005年1月先后通过国家计量部门的检定,取得合格证书。
三 仪器的检验方法和检测结果
根据《公共场所集中空调通风系统卫生规范》附录C：“空调送风中可吸入颗粒物的检测方法”中对仪器的性能和质量要求的规定，我们对LD-5C型微电脑激光粉尘仪整机性能进行了测试。
1． 仪器负载能力的测试

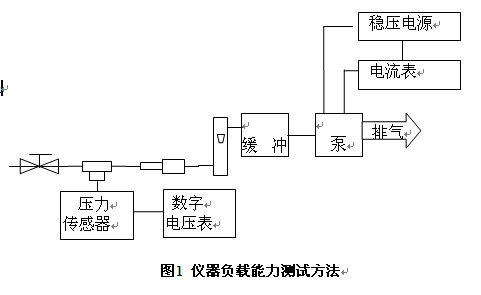

仪器负载能力是测尘仪器的重要性能之一，只有负载能力足够大（《粉尘采样器通用技术条件》MT162-1995规定要求≧1000Pa），才能在气路阻力增大或变化的情况下（如仪器接可高举至空调送风口的长采样管），保持仪器流量恒定，从而确保PＭ10切割器颗粒物捕集特性达到质量要求。LD-5C仪器负载能力测试情况见图1和表1。
表1 仪器负载能力测试结果
|
|
*大压力(Pa) |
稳定启始压力(Pa) |
有效供电电压V |
稳定启动电压V |
*大供电电流Ａ |
*大功耗W |
可用负载压力Pa |
|
3L/min |
4835 |
231 |
5.92 |
4.04 |
0.185 |
1.10 |
4604 |
|
2L/min |
8730 |
167 |
5.87 |
2.77 |
0.242 |
1.42 |
8562 |
|
1.5L/min |
10458 |
|
